力升波形彈簧有限元分析及變形特性研究

一、分析背景

波形彈簧（Wave Spring）作為一種高效、緊湊的彈性元件，廣泛應用于軸向安裝空間受限的機械系統中，如機械密封、閥門、離合器以及旋片泵（Rotary Vane Pump）等。與傳統螺旋壓縮彈簧相比，波形彈簧能在更短的工作高度下提供相同的彈力輸出，從而顯著減小裝配空間并提升系統效率。正逐漸取代傳統螺旋壓縮彈簧，成為許多高端設備中的關鍵零部件。
為深入理解波形彈簧在受載過程中的力學響應與變形特征，本文基于有限元方法（Finite Element Method, FEM）對其進行了靜力結構分析。

二、有限元模型建立

1. 幾何建模

本文研究對象為一組力升單層波形彈簧，截面為矩形，波峰數量為3。模型通過CAD軟件建立后導入ANSYS Workbench進行分析。

2. 材料參數

材料選用不銹鋼 17-7PH，其主要性能參數如下：

• 彈性模量：200 GPa

• 泊松比：0.3

• 密度：7.8×103 kg/m3

3. 網格劃分

采用四面體單元（Tetrahedral Elements）劃分網格，重點區域（波峰、波谷）進行局部加密，以提高變形與應力預測精度。

4. 邊界與載荷條件

• 下平面固定約束（Fixed Support），模擬波形彈簧與固定座的接觸。

• 上平面施加均布位移載荷（Displacement Load），模擬壓縮工況。

• 計算目標為總變形量（Total Deformation）及其分布規律。

三、仿真結果與分析

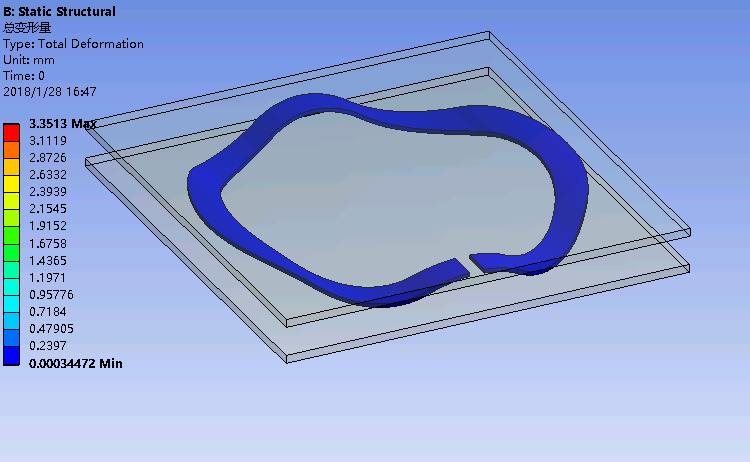

下圖為浙江力升波形彈簧在靜態壓縮下的總變形云圖：

（圖示：Total Deformation 分布）

從圖中可以看出：

• 最大變形出現在波峰區域（圖中紅色部分），數值約為 3.35 mm；

• 最小變形位于波谷與支撐接觸處（圖中深藍色區域），數值約為 0.0003 mm；

• 變形分布呈現周期性，與波形幾何結構相一致。

該結果表明，波形彈簧在受壓時具有明顯的非線性剛度特征，其彈性變形主要集中在波峰過渡區。合理的波形設計可使應力與變形分布更加均勻，從而延長彈簧壽命并提高穩定性。

四、結果驗證與工程啟示

通過仿真結果可得出以下結論：

1. 彈簧壓縮位移與載荷呈非線性關系，適合需要逐級增剛的應用場合。

2. 波峰形狀對性能影響顯著——波幅越大，最大變形越明顯，但應力集中也更強。

3. 有限元仿真可有效預測彈簧的工作性能，在設計階段幫助優化波形參數（波距、波高、厚度）。

五、結論

本文利用ANSYS對波形彈簧進行了靜力結構分析，獲得了其在壓縮工況下的變形分布規律。研究結果為波形彈簧在機械密封、旋片泵及緊湊型機械裝置中的應用提供了理論支持和設計依據。后續工作可結合接觸非線性與動態載荷進行進一步研究，以更準確地模擬實際工況。
